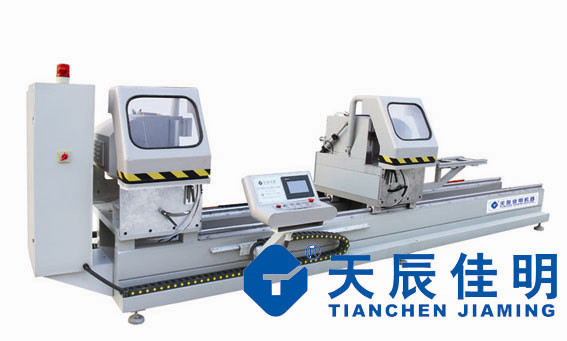

铝门窗加工设备特点:
1、适用于铝门窗加工及幕墙型材的切割。
2、进给系统采用进口直线导轨副,精度高,稳定性好。
3、右机头移动采用高导程滚珠丝杠运动形式,传动精度高,定位准确,工作平稳。
4、该机采用日本“三菱”数控系统,可完成型材不同规格尺寸的自动下料。
5、两锯头可自动转换角度,实现 67.5° (备选 )、 45°、 90°型材的角度切割。
6、原装进口硬质合金锯片,加工精度高、耐用度高。
7、进口直线轴承运动副,使工作精度稳定。
8、高精度主轴,锯片转动稳定。
9、气液阻尼缸实现进给调速均匀,运动平稳。
10、自动开合防护罩使工作安全方便。
11、自动感应中置拖料架使型材定位、装夹方便可靠 。
主要规格及技术参数:
电 源: 380v 50Hz | 电机功率: 2× 2.2kw |
工作压力: 0.5~0.8MPa | 耗气量 : 60L/min |
锯片规格: ø500× ø30× 4.4 Z=120 | 进刀速度 : 无级调速 0~3 m/min |
大切割长度: 4200 mm | 小切割长度 : 450 mm |
锯切宽度: max 135mm | 转速: 2800r/min |
锯切高度:90°时max300mm 45°时max200mm | 锯切角度: 90°、45°、67.5°(备选) |
重复定尺长度误差 : ± 0.2mm | 切割型面平面度 : ≤ 0.10mm |
切割角度误差 : ± 5′ | 切割型面粗糙度 : Ra12.5µm |
外形尺寸: 5560 mm× 1750mm× 1990mm | 重 量: 2000kg |
